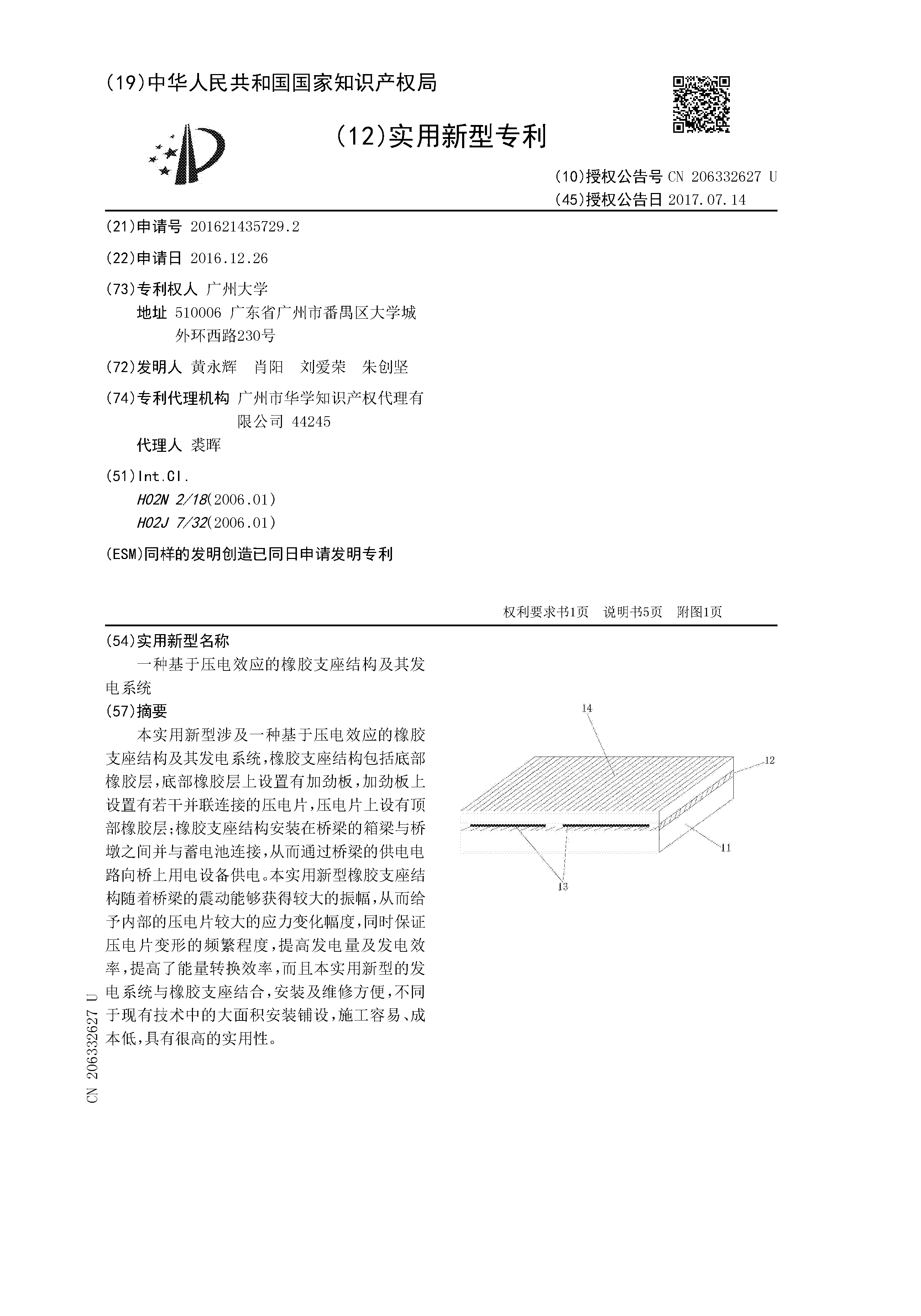

專利名稱：一種基于壓電效應的橡膠支座結構及其發電系統
專利號＼申請號：201621435729.2
注 冊 地：中國
專利類型：實用新型
專利領域：電學
聯 系 人：裘暉
聯系方式：020-22237111
簡介說明：本實用新型涉及一種基于壓電效應的橡膠支座結構及其發電系統，橡膠支座結構包括底部橡膠層，底部橡膠層上設置有加勁板，加勁板上設置有若干并聯連接的壓電片，壓電片上設有頂部橡膠層；橡膠支座結構安裝在橋梁的箱梁與橋墩之間并與蓄電池連接，從而通過橋梁的供電電路向橋上用電設備供電。本實用新型橡膠支座結構隨著橋梁的震動能夠獲得較大的振幅，從而給予內部的壓電片較大的應力變化幅度，同時保證壓電片變形的頻繁程度，提高發電量及發電效率，提高了能量轉換效率，而且本實用新型的發電系統與橡膠支座結合，安裝及維修方便，不同于現有技術中的大面積安裝鋪設，施工容易、成本低，具有很高的實用性。
